Реле давления с измерительной шкалой применяются в автоматических системах водоснабжения, установках пожаротушения, поливочных установках, системах кондиционирования, служат для управления любыми электрическими насосами, работающими от однофазной сети 220В, мощностью до 1.8 кВт, обеспечивающими давления в водопроводе не менее 2,5 атм.

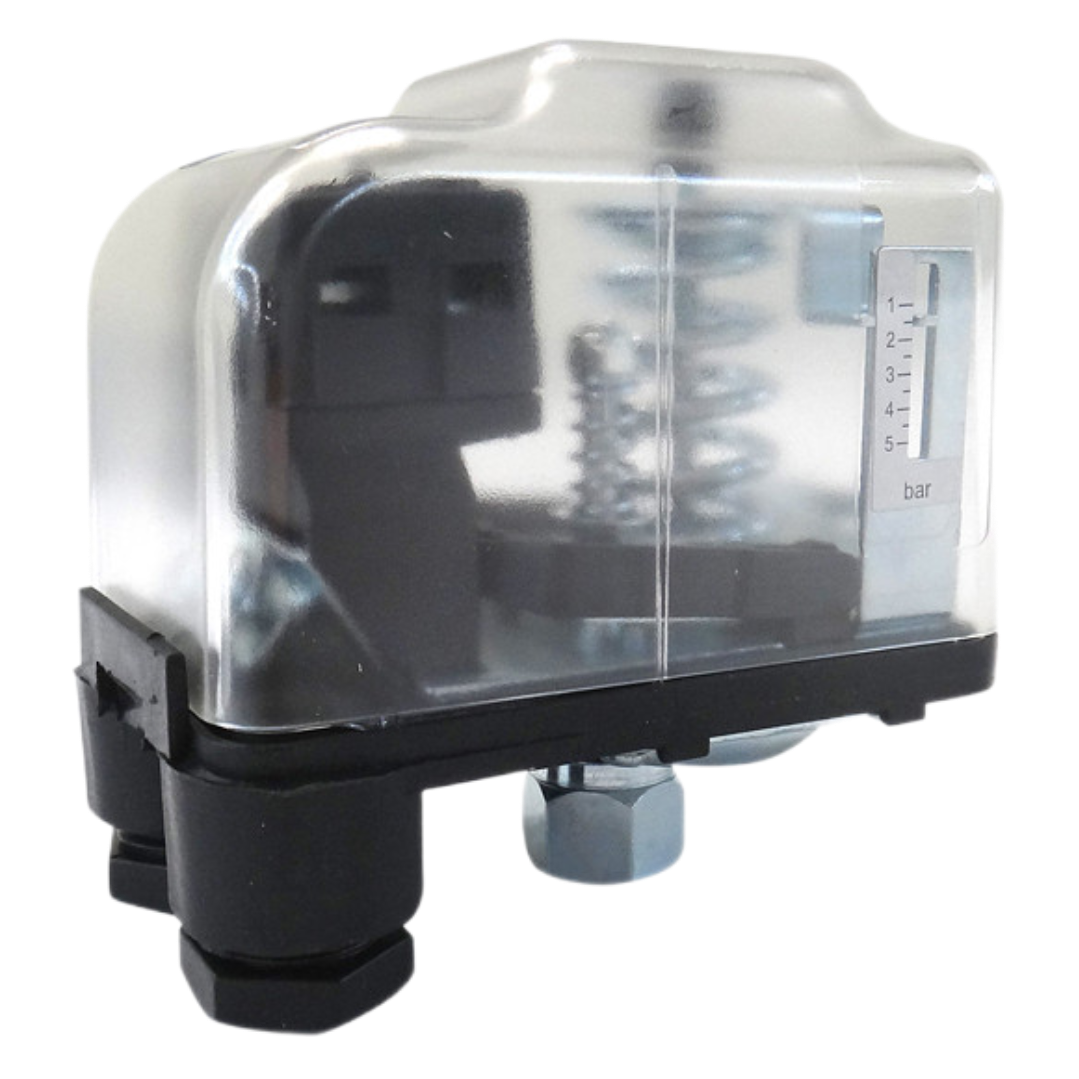

Модель SK-9.2 оснащена шкалой (от 1 до 5 бар), при помощи которой возможна регулировка повышения давления включения и отключения насоса. Регулировка осуществляется при помощи рычага, который установлен непосредственно на регулировочной шкале.
Устройство представляет собой двухконтактное реле коммутации электрических цепей, срабатывающее по давлению воды. При небольшом (менее 1 бар) давлении в системе водоснабжения контакты реле замкнуты, через них проходит электрический ток на устройство, которым реле управляет. При превышении давления в системе определенной величины его контакты размыкаются, разрывая цепь питания управляемого реле устройства.
Технические характеристики
- Температура рабочей среды: 0°С - 55°С
- Минимальный перепад давления: 1 бар
- Напряжение питания: 220В/250В
- Рабочий диапазон давления: 1,4-2,8 бар
- Максимальный рабочий ток – 10А
- Присоединение: 1/4''
- Степень защиты: IP54

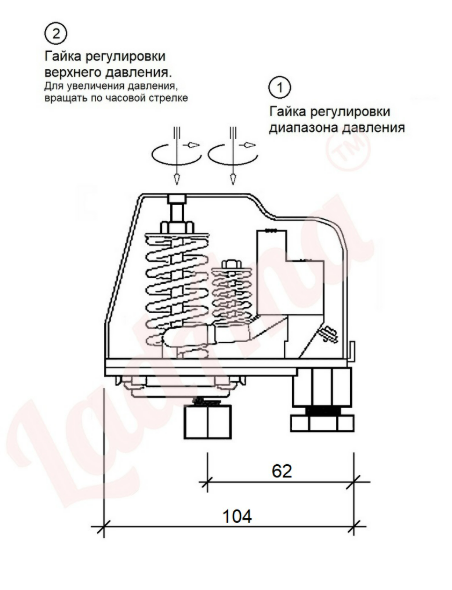

Настройка
Если вы по каким-либо причинам хотите изменить заводскую настройку реле давления, вам необходимо:
- отключить реле от электропитания
- снять с реле крышку, отвинтив крепежный винт
- увеличить давление отключения насоса (и наоборот), вращением гайки 2 (большая пружина) по часовой стрелке
- увеличить разность между давлением включения и выключения насоса вращением гайки 1 (малая пружина)
! Настройку на определенное давление производить с использованием манометра.
